Optical Snoot z druku 3D – akcesoria fotograficzne na zamówienie

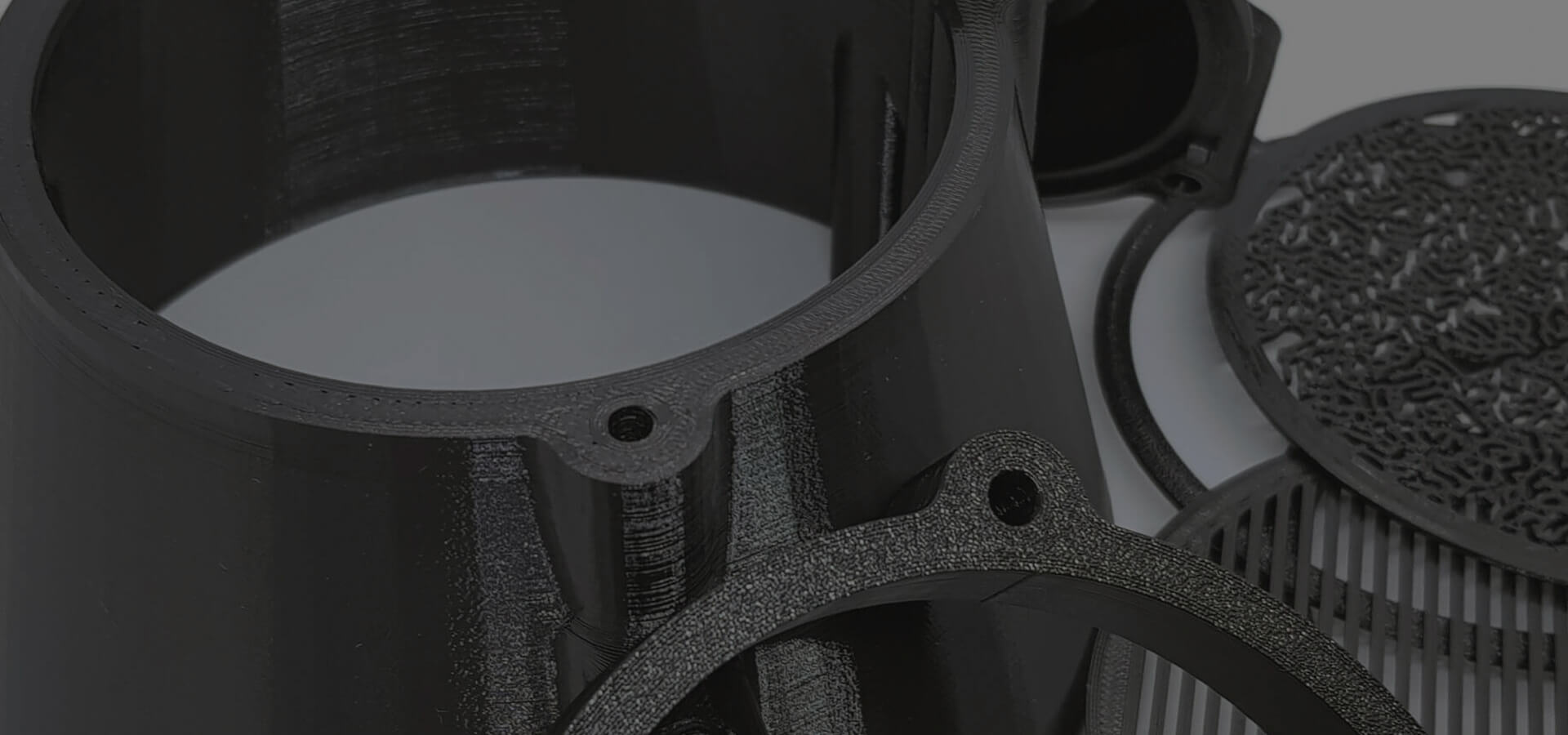

Ta realizacja dotyczyła kompletu elementów do systemu optical snoot wykorzystywanego w fotografii i produkcji foto-video. Do wykonania były między innymi nakładki, korpus oraz elementy montażowe.
Co było ważne w tym projekcie?
W przypadku modyfikatora światła liczyły się przede wszystkim geometria, dopasowanie poszczególnych elementów oraz możliwość wykonania kilku różnych części w jednym projekcie.
Optical snoot skupia światło i pozwala pracować z nakładkami kształtującymi wiązkę. Dlatego dokładność drobnych elementów miała większe znaczenie niż w typowej obudowie technicznej.
Dwie średnice dyszy w jednym zleceniu
Drobniejsze nakładki wykonano z użyciem dyszy 0,25 mm, natomiast większe elementy korpusu drukowano dyszą 0,4 mm.
Wysokość warstwy była dobierana do konkretnego elementu w zakresie około 0,15–0,25 mm. Dzięki temu parametry procesu nie były takie same dla całego zestawu, tylko dopasowane do funkcji poszczególnych części.
Materiał dobrany do zastosowania
Elementy wykonano z PET-G. Przy tego typu zastosowaniu ważne jest, aby uwzględnić rzeczywistą temperaturę pracy wynikającą z używanego źródła światła i konstrukcji całego zestawu.
Nie każda konfiguracja lampy będzie miała takie same warunki termiczne, dlatego dobór materiału zawsze powinien odnosić się do konkretnego urządzenia.
Dlaczego druk 3D pasował do tej realizacji?
Projekt obejmował niestandardowe akcesoria, dla których najważniejsze było dopasowanie do konkretnego systemu, a nie produkcja dużej serii.
Druk 3D pozwolił wykonać komplet różnych elementów bez przygotowywania osobnych form i bez upraszczania geometrii tylko po to, aby dopasować ją do innej metody wytwarzania.
Druk 3D w fotografii – nie tylko obudowy
Podobne podejście można wykorzystać przy adapterach, mocowaniach, osłonach, uchwytach do filtrów i innych akcesoriach, których nie ma w standardowej sprzedaży albo które trzeba dopasować do konkretnego zestawu fotograficznego.
