Monsieur Cuisine – lidlomix – Blokada / uchwyt noża do misy

Cel realizacji

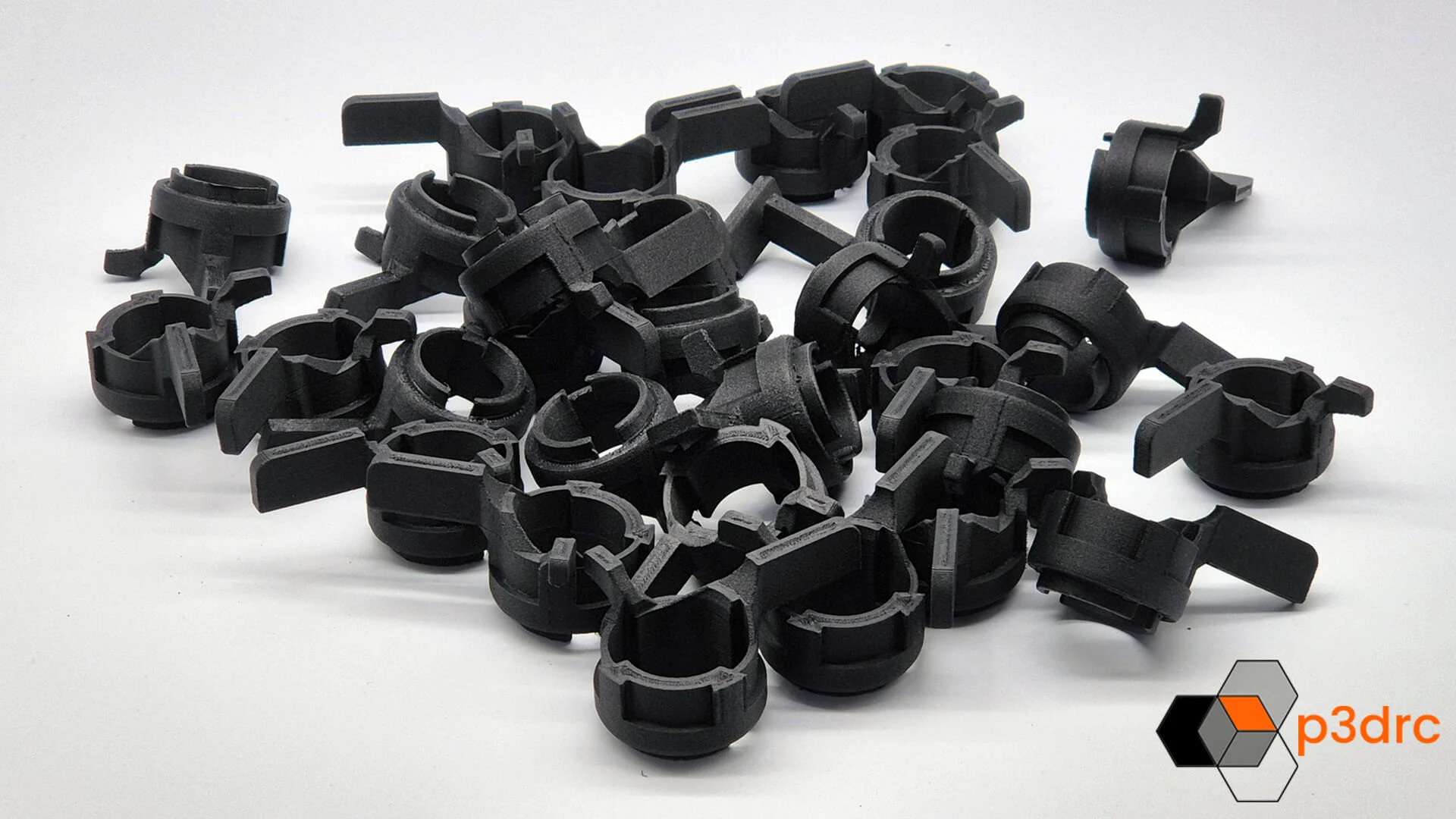

Realizacja dotyczyła serii blokad noża do robotów Monsieur Cuisine (Lidlomix). Klient zamówił 100 sztuk elementów przeznaczonych do określonego sposobu montażu; celem było wykonanie powtarzalnej partii bez przygotowywania formy wtryskowej.

Blokady miały formę lekkich adapterów przeznaczonych do określonego gniazda noża. W tej partii najważniejsze były powtarzalność wymiarów, dopasowanie do zatwierdzonego modelu i wykonanie całej serii z jednego wariantu materiałowego.

• Funkcja elementu – blokada została przygotowana do unieruchomienia noża w określonym wariancie montażowym.
• Zakres modeli – projekt opisano dla linii Monsieur Cuisine Connect, Smart i Plus; przed zamówieniem trzeba zweryfikować konkretne gniazdo noża.
• Montaż – w tej realizacji blokadę przewidziano do dociskowego montażu w gnieździe noża.
• Seria – zamówienie obejmowało 100 jednakowych elementów wykonanych z zatwierdzonego modelu.
• Produkcja bez formy – partię wykonano metodą FFF bez przygotowywania formy wtryskowej.

Partię wykonano metodą FFF z PA12 CF15. Druk 3D pozwolił przygotować tę serię bez wykonywania formy wtryskowej; termin kolejnych partii zależy od plików, liczby sztuk i dostępności materiału.

Parametry druku

Technologia: FFF / Materiał: PA12 CF15 (poliamid + 15% włókna węglowego) / Grubość warstwy: 0,20 mm / Wypełnienie: 98% / Liczba obrysów: 5

Dlaczego FFF + PA12 CF15?

• Budowa części – w tej realizacji zastosowano 98% wypełnienia i pięć obrysów.
• Materiał – zastosowano PA12 CF15 dobrany do wymagań tego konkretnego zlecenia.
• Warunki pracy – przy kolejnych realizacjach materiał należy ponownie odnieść do temperatury, obciążeń i środowiska pracy elementu.
• Dopasowanie – zastosowano warstwę 0,20 mm; pasowanie zależy również od geometrii modelu i tolerancji konkretnego gniazda.
• Powtarzalność – 100 sztuk wykonano na podstawie jednej zatwierdzonej wersji modelu.

Post–processing (usługa dodatkowa)

• Usunięcie podpór.

Kompatybilność i montaż

Projekt opisano dla linii Monsieur Cuisine Connect, Smart i Plus (Lidlomix). Przed zamówieniem trzeba porównać konkretne gniazdo noża i sposób montażu z dokumentacją modelu. W tej realizacji zamówienie obejmowało 100 sztuk; liczba elementów w kolejnym zleceniu podlega osobnej wycenie. Przejdź do wyceny.

Termin odpowiedzi ustalamy po otrzymaniu plików, liczby sztuk i wymagań dotyczących partii.
