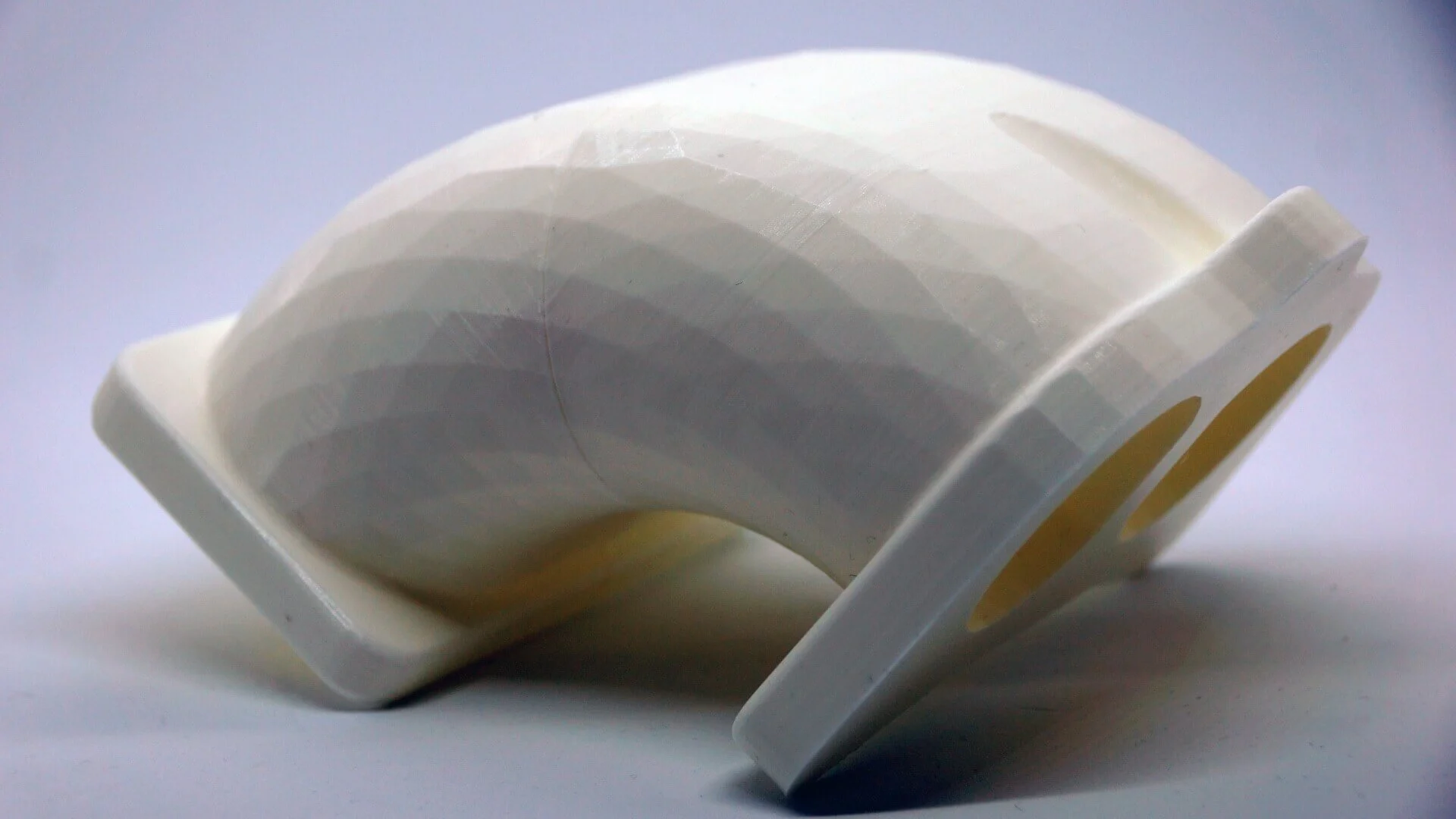

Kolektor ssący – model formy piaskowej

Kolektor ssący – model formy piaskowej

Model kolektora ssącego wykonano jako element służący do przygotowania formy, z której następnie odlano właściwą część z aluminium. Ze względu na kształt i gabaryt model został podzielony na dwie części łączone plastikowymi kołkami. Taki podział ułatwił wykonanie modelu przy zachowaniu geometrii potrzebnej do dalszego etapu odlewniczego. W podobnych realizacjach przed drukiem trzeba uwzględnić sposób podziału modelu, płaszczyzny łączenia i wymagania procesu, w którym wydruk będzie później używany.

Rola wydruku 3D w przygotowaniu modelu odlewniczego

W tym zastosowaniu wydruk nie był częścią końcową, lecz elementem pośrednim użytym do przygotowania formy. To ważne rozróżnienie, ponieważ model odlewniczy trzeba oceniać pod kątem dalszego procesu, a nie tylko wyglądu gotowego wydruku. Znaczenie mają między innymi sposób wyjęcia modelu z formy, podział geometrii oraz powierzchnie, które muszą pozostać czytelne po złożeniu obu części.

Dlaczego model podzielono na dwie części?

Przy większej i bardziej złożonej geometrii podział modelu może ułatwić zarówno wykonanie wydruku, jak i późniejsze użycie go w procesie odlewniczym. Miejsce podziału powinno być jednak zaplanowane tak, aby po połączeniu zachować wymagany kształt i nie utrudnić dalszej pracy z modelem. W tej realizacji obie części połączono plastikowymi kołkami.

Co przygotować przy podobnym projekcie?

Do wyceny podobnego modelu najlepiej przesłać plik STL albo STEP/STP oraz informację, w jaki sposób wydruk będzie wykorzystywany w przygotowaniu formy. Jeżeli znaczenie mają konkretne płaszczyzny podziału, naddatki, powierzchnie bazowe lub sposób łączenia segmentów, warto wskazać je już w zapytaniu.

Więcej o takim zastosowaniu opisujemy w materiale druk 3D w odlewnictwie. Gotowy model można przesłać przez formularz wyceny.
