Stojak na szynę DIN

Stojak na szynę DIN

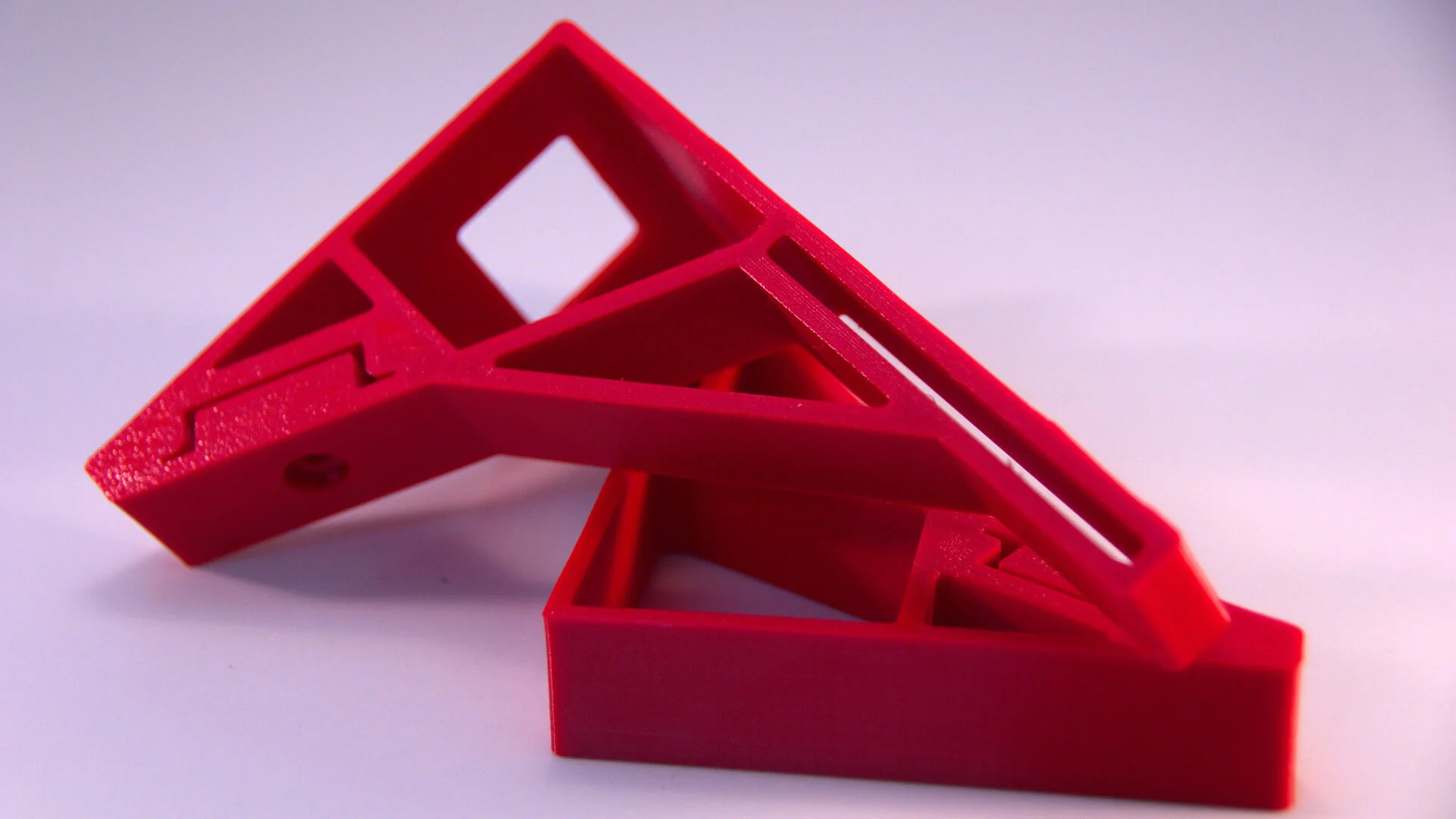

Stojak zaprojektowano pod szynę DIN, na której umieszczono zasilacze DC. To przykład wykorzystania druku 3D do przygotowania elementu pomocniczego dla modułowej aparatury elektrycznej, gdy gotowy komponent nie odpowiada wymaganej geometrii lub sposobowi montażu.

Element wykonano na zamówienie z PET-G, przy wysokości warstwy 0,2 mm i wypełnieniu 30%. W podobnych częściach technicznych przed realizacją warto określić sposób mocowania, obciążenie i warunki pracy; parametry wydruku dobiera się do konkretnego modelu, a nie wyłącznie do nazwy zastosowania.

Co trzeba uwzględnić przy podobnym stojaku?

Przy elemencie współpracującym z szyną DIN istotny jest nie tylko zewnętrzny kształt stojaka. Trzeba uwzględnić sposób mocowania szyny, liczbę i rozmieszczenie modułów, dostęp do zacisków oraz przestrzeń potrzebną na przewody. Jeżeli stojak ma być później demontowany albo rozbudowywany, warto przewidzieć dostęp do połączeń już w modelu 3D.

W podobnych projektach znaczenie mają również warunki pracy: temperatura, obciążenie, sposób podparcia i możliwość przypadkowego uderzenia podczas obsługi. Z tego powodu materiał powinien być dobierany do konkretnego zastosowania, a nie wyłącznie do nazwy części. Zestawienie dostępnych tworzyw znajduje się na stronie materiały do druku 3D.

Druk 3D jako sposób na nietypowe wyposażenie stanowiska

Tego typu stojak pokazuje zastosowanie druku 3D tam, gdzie potrzebny jest pojedynczy element dopasowany do istniejącej aparatury. Przy małej liczbie sztuk nie ma potrzeby przygotowywania formy produkcyjnej, a geometrię można zmienić, jeżeli po pierwszej przymiarce trzeba skorygować rozstaw, wysokość albo sposób mocowania.

Do podobnej wyceny najlepiej przesłać model STL albo STEP/STP, liczbę sztuk i krótki opis montażu. Jeżeli element ma współpracować z istniejącą szyną lub obudową, warto zaznaczyć wymiary, których nie można zmienić. Dostępne procesy porównujemy na stronie technologie druku 3D, a gotowy model można przesłać przez formularz wyceny.
