Obudowa tabletu do systemu Smart Home – druk 3D

Dodano: 27 lis 2020

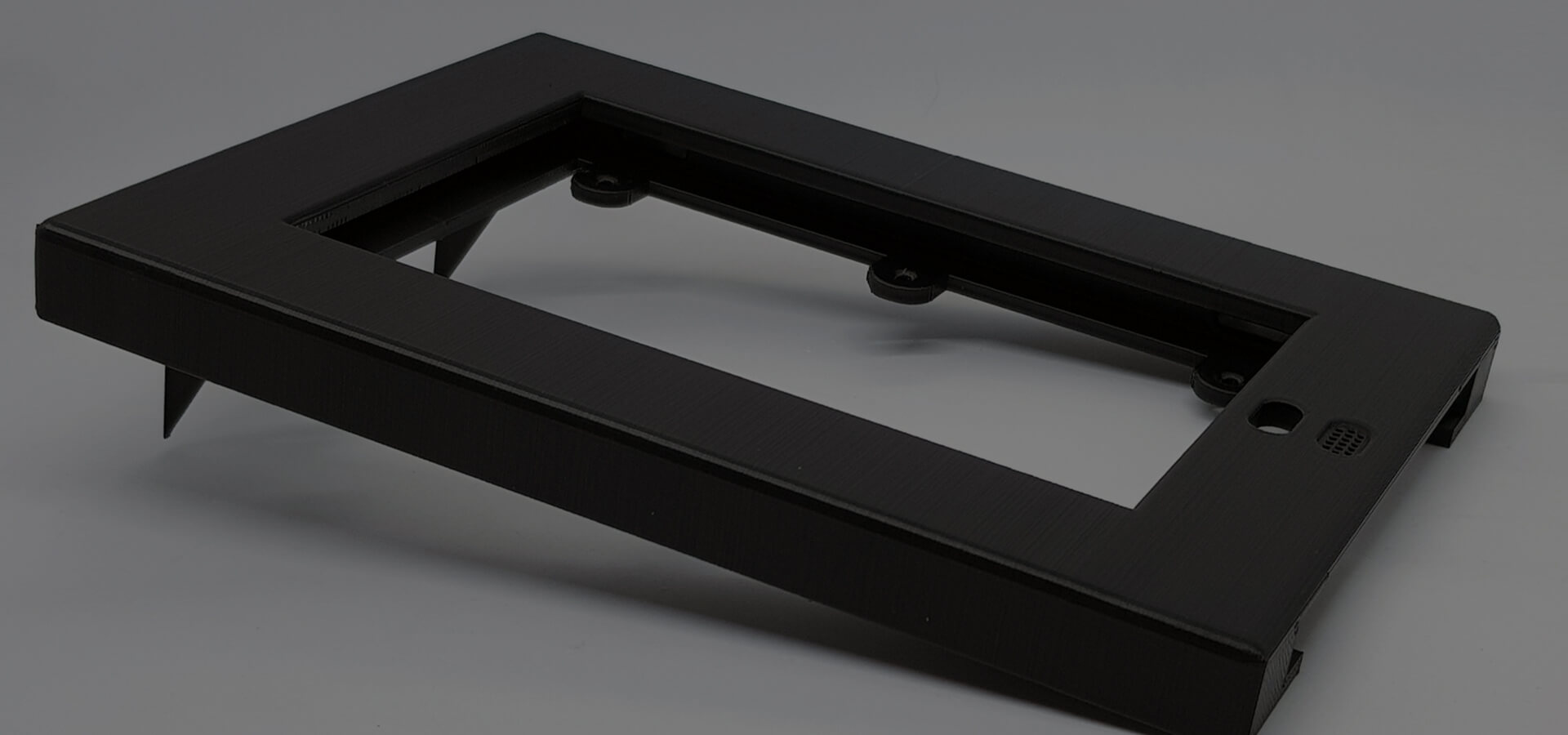

Obudowa tabletu do systemu Smart Home – realizacja z druku 3D

W tym projekcie druk 3D został wykorzystany do wykonania obudowy tabletu pełniącego funkcję panelu sterującego systemem Smart Home.

Element miał być zamontowany w widocznym miejscu, dlatego oprócz dopasowania do konkretnego urządzenia ważny był również wygląd powierzchni.

Duży element i widoczna powierzchnia

Obudowa miała ponad 240 mm wysokości. Przy takim gabarycie w technologii FFF trzeba uwzględnić naturalnie widoczną strukturę warstw oraz czas potrzebny na wykonanie modelu.

Zmniejszenie wysokości warstwy może poprawić wygląd powierzchni, ale jednocześnie wydłuża proces. W tym projekcie ważniejsze było znalezienie rozsądnego kompromisu niż maksymalne zmniejszanie warstwy za wszelką cenę.

Matowy filament zamiast intensywnej obróbki

Zastosowano matowy filament, który pozwolił ograniczyć widoczność warstw i uzyskać powierzchnię lepiej pasującą do elementu wyposażenia wnętrza.

Model wykonano przy warstwie 0,2 mm. Dzięki doborowi materiału nie było potrzeby budowania całej jakości wizualnej wyłącznie przez bardzo drobne ustawienia procesu.

Dopasowanie do konkretnego tabletu

Obudowa została przygotowana pod określony model urządzenia, dlatego kluczowe były miejsca pod ekran, mocowanie i dostęp do elementów potrzebnych podczas użytkowania.

To typowy przykład zastosowania druku 3D tam, gdzie gotowa obudowa z rynku nie odpowiada wymiarom albo sposobowi montażu konkretnego urządzenia.

Powtórne zamówienie tego samego modelu

Po wykonaniu pierwszego egzemplarza klient zamówił kolejną obudowę tego samego modelu do innego pomieszczenia.

W takich sytuacjach zaletą modelu cyfrowego jest możliwość powrotu do tej samej geometrii bez ponownego przygotowywania projektu od początku.

Gdzie jeszcze sprawdza się podobne podejście?

Podobne obudowy mogą być wykonywane dla paneli sterujących, tabletów, niewielkich ekranów, urządzeń automatyki i elektroniki użytkowej — pod warunkiem wcześniejszego określenia wymiarów, sposobu montażu i warunków pracy.
